T40自進式中空錨桿

>產品介紹

T40自進式中空錨桿指桿體表面為T型螺紋、桿體外徑為40mm的自鉆式錨桿。跟管套管施工會出現鉆桿拔出后塌孔，筋材無法插入的問題，如果出現卡鉆等情況施工時長會成倍增加。自鉆式錨桿桿體本身就是鉆桿，無需套管施工，錨桿連接鉆頭就可以進行鉆進。T40自進式中空錨桿適用于回填土、風化巖、破碎巖土體、砂層、粘土層、卵石層等不良圍巖條件。

自鉆式錨桿桿體直徑在25-200mm，鉆孔直徑在40-400mm左右，常用于土釘、巖栓、地錨、微型樁、超前管棚等應用結構，具體自進式中空錨桿規格需要根據項目地質條件、載荷要求、成本和耐用性要求進行選擇

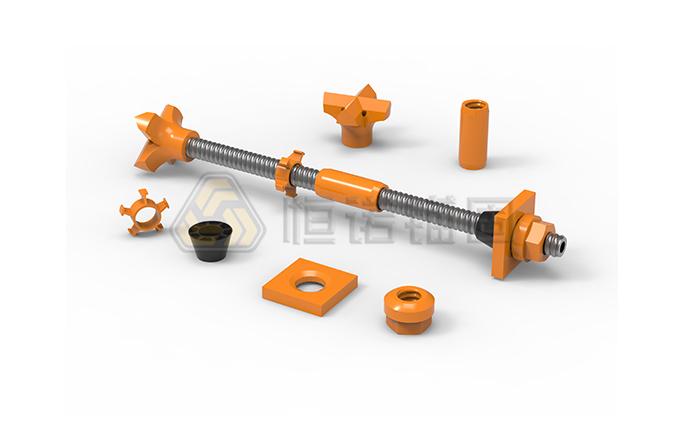

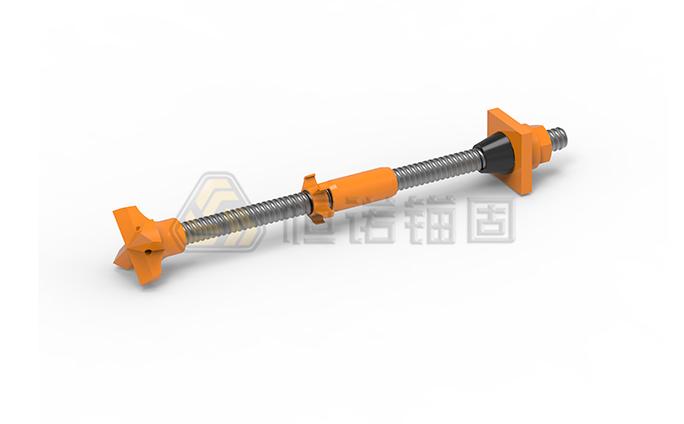

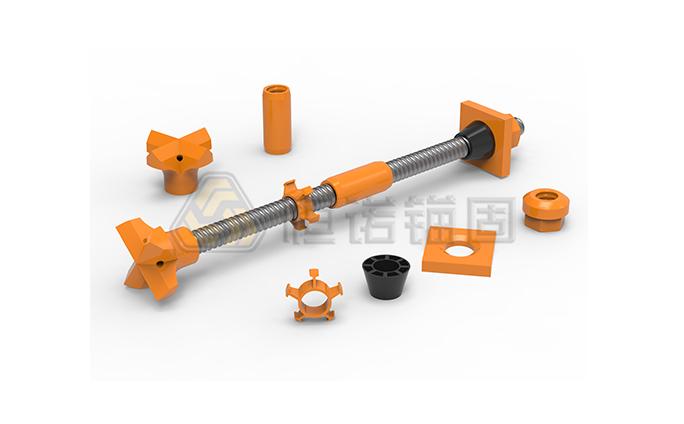

產品結構

>產品參數

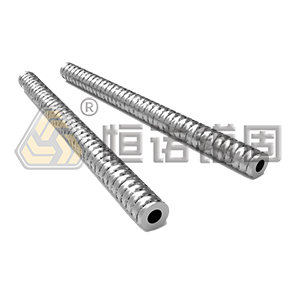

中空錨桿體

圖例	型號	抗拉力( kN )	屈服力( kN )	延伸率( % )	備注
	HST40N	539	430	12	可根據客戶需要加工成左旋或右旋螺紋
	HST40S	660	525	12

鉆頭

圖例	類別	型號	外徑( mm )	備注

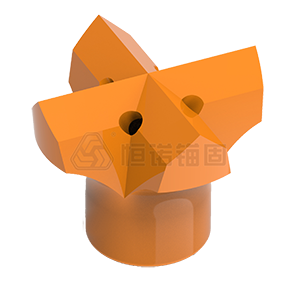

	十字全鋼鉆頭	HST40/90	90	泥巖、礫石土、白堊土、石灰土、石灰質粘土、人工填土、軟弱泥巖

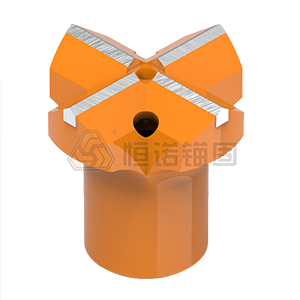

	十字合金鉆頭	HST40/76	76	軟到中硬巖，例如：夾雜大卵石的礫石，裂隙發育的巖層，無筋混凝土

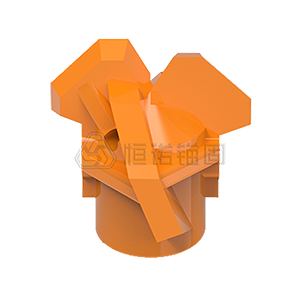

	泥鉆頭	HST40/90	90	粘土、軟土、沙土、礫石，混合填土

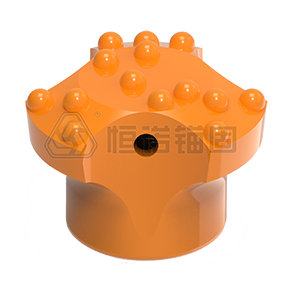

	球齒全鋼鉆頭	HST40/76	76	破碎地層、軟砂巖、石灰?guī)r、礫石、軟巖層
		HST40/90	90

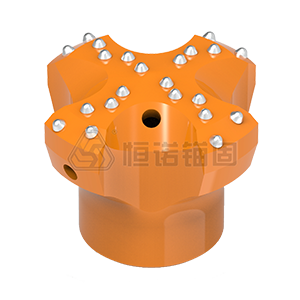

	球齒合金鉆頭	HST40/76	76	軟到中硬風化巖層、大卵石、碎石，如泥巖、片巖、火山巖等
		HST40/90	90

螺母

圖例	類別	型號	對邊( mm )	長度( mm )	備注

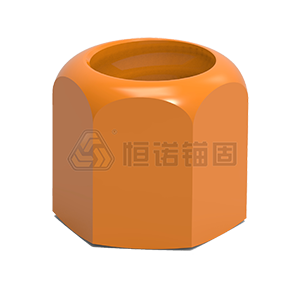

	六方螺母	HET40-L50	65	50	與適配中空錨桿體達到等強
		HST40-L50	65	50

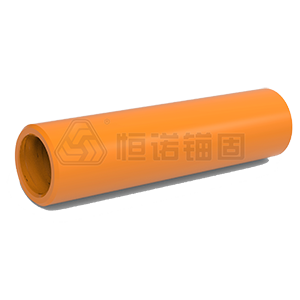

連接套

圖例	型號	外徑( mm )	長度( mm )	備注
	HET40-L140	54	100	與適配中空錨桿體達到等強

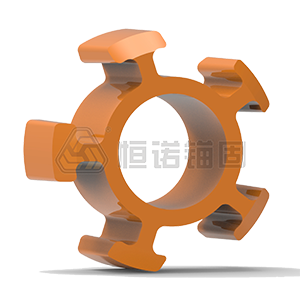

居中器

圖例	型號	外徑( mm )	長度( mm )
	HET40/88	88	40

墊板

圖例	類別	型號	邊長( mm )	厚度( mm )	備注

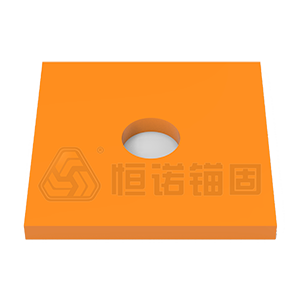

	平墊板	HET40-L200-T12	200	12	可根據客戶需求定制

鉆頭適配器

圖例	型號	適配桿體	適配鉆頭	備注
	SST40/R51	T40	R51	可實現中空錨桿體與較大螺紋直徑的鉆頭連接
	SST40/T52	T40	T52

其他相關配件

楔形體	旋轉注漿適配器	氣腿鑿巖機用釬尾套	液壓鑿巖機用釬尾套	潛孔沖擊錘用釬尾套

>產品優勢

1、錨固效果：T40自進式中空錨桿可以實現邊鉆進邊注漿功能，鉆孔深度深，根據不同產品系列，鉆進深度不同。自進式錨桿施工的同時可以對土體進行改良，充填裂隙、固結巖體和土層、具有良好的注漿擴散半徑及可靠的錨固質量。

2、人身安全：T40自進式中空錨桿搭配自鉆式錨桿鉆機進行施工，更容易機械化，相對于跟管鉆進來說，勞動強度更小、所需人工少，施工時工人可遠離掌子面，安全性也更高。

3、施工環境：T40自進式中空錨桿的桿體可以進行任意切割，也可以通過連接套進行接長，適用于大型設備無法進入的狹窄空間施工，施工更加方便。

4、適用性：如果遇到地質比較破碎，鉆桿拔出后就容易出現塌孔現象，筋材很難插入孔內。自鉆式錨桿能夠適用于絕大多數地質情況，特別是軟弱、破碎等難成孔地質，如斷層破碎帶、風化巖、碎石土地層，砂卵石地層等，適應性更強。

>應用領域

T40自進式中空錨桿與傳統的跟管套管鉆進相比，它的核心優勢主要表現在施工效率高，綜合成本低，在復雜地質條件下優勢十分明顯，如破碎巖層、松散巖土層、黏土、粉質粘土，特別是土夾石、雜填土、鵝卵石等難以成孔的地質。

地基與基礎工程項目應用案例

• 項目應用案例畫冊下載

邊坡工程項目應用案例

• 項目應用案例畫冊下載

隧道及地下工程項目應用案例

• 項目應用案例畫冊下載
