攻克V級破碎圍巖難題！鄭萬高鐵隧道自鉆式管棚支護效率提升60%

發布時間：2021-07-06 17:02

>核心摘要

鄭萬高鐵向家灣隧道巖層為三疊系泥巖砂巖互層夾，屬于V級破碎圍巖，項目原設計Φ76×6管棚施工存在難成孔、效率低、安全隱患大等問題，從而導致項目工期嚴重滯后。洛陽恒諾錨固針對性的提供了HER51N自鉆式管棚系統解決方案。HER51N錨桿采用40Cr高強度材質，搭配專業施工設備與標準化工藝，其施工一次成孔率達 100%，單孔施工時間縮短至 26 min，較傳統工藝效率提升 60%，還降低了材料與人工成本，大幅減少作業安全風險。此方案成功解決項目支護難題，不僅在隧道全線推廣，還形成破碎圍巖支護工法指南，助力鄭萬高鐵關鍵線路順利貫通，創造顯著社會與經濟價值。

>項目核心難題

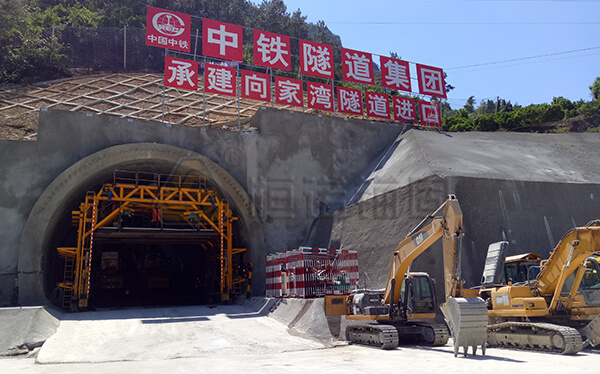

鄭萬高鐵向家灣隧道地處宜昌市興山縣，圍巖為三疊系泥巖砂巖互層夾，等級為 V 級，巖層破碎極易塌孔。原設計采用 Φ76×6 常規管棚支護，施工中暴露出三大核心問題：

1.成孔難度大

傳統管棚施工需先鉆孔再拔出鉆桿最后插入管棚，但是巖層破碎，鉆孔后巖體坍塌導致常規管棚難以塞入。通常需要鉆3次以上才能完成1根管棚的安裝，一次成孔率幾乎為0。

2.工期嚴重滯后

傳統管棚安裝耗時長，平均66min/孔，完成1環支護需要2-3天。低效施工直接拖累后續工序推進，嚴重影響工期，延誤高鐵通車時間節點。

3.安全隱患突出

傳統管棚因安裝效率低，導致工人長期在不穩定的掌子面作業，并且傳統管棚重量大、人工操作占比高，從而進一步加劇安全風險。

>HER51N自鉆式管棚系統解決方案

針對該項目痛點，洛陽恒諾錨固提供HER51N 自鉆式管棚系統解決方案，從產品、設備到工藝形成全流程系統配套支持。

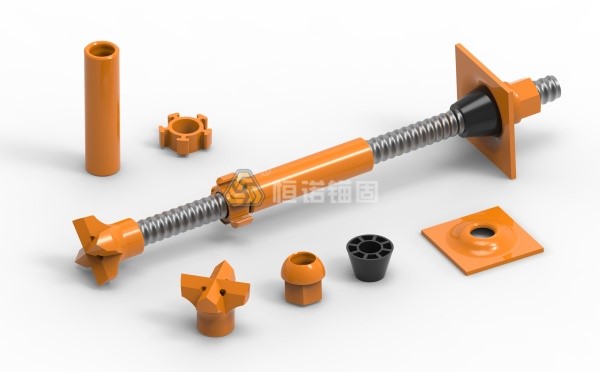

1.HER51N自鉆式管棚系統

2.核心產品選型

3.配套施工設備

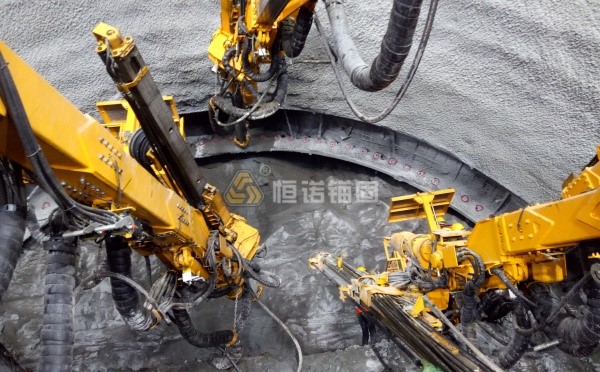

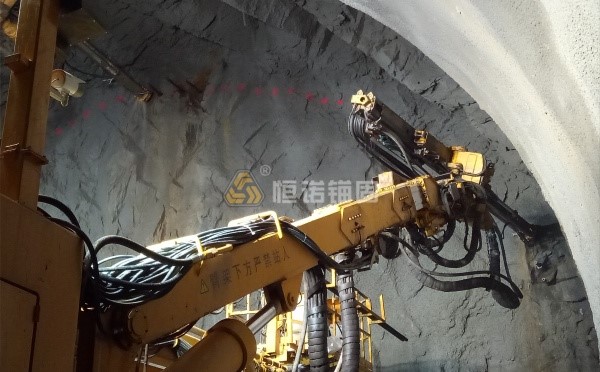

鐵建重工三臂鑿巖臺車ZYS113，實現機械化作業，減少人工干預環節。

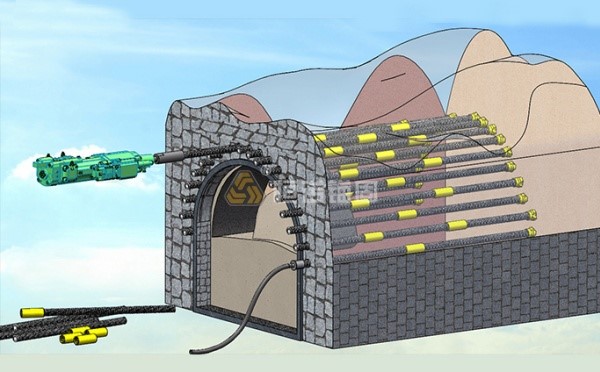

4.施工流程步驟

1）標記定位：在支護點位精準標記，確定鉆孔位置。

2）首根錨桿鉆進：將中空錨桿體與鉆頭裝配后接入鉆機，然后直接鉆入巖體，完成后拆卸鉆機連接。

3）多根錨桿連續鉆進：通過連接套把后續錨桿與已鉆入錨桿對接，重復鉆進、拆解步驟，直至達到設計長度。

4）注漿錨固：全部錨桿安裝完成后，進行注漿作業，形成穩固支護體系。

>項目實施顯著成果

1.效率與質量雙突破

恒諾HER51N自鉆式管棚實現100%一次成孔率，無需反復鉆孔，單孔施工時間縮短至26min左右，較傳統管棚工藝效率提升60%，1環支護可在1天內完成，施工效率能夠達到傳統施工的3倍，大大提升了支護效率。

經項目開挖驗證，恒諾HER51N自鉆式管棚完全滿足支護強度要求，成功替代了原設計Φ76×6常規管棚，獲得項目方認可并全線推廣使用。

2.降本與安全雙保障

材料無損耗：HER51N自鉆式管棚直接鉆進無需頂入，避免管體損壞；無需額外使用釬頭、釬桿，減少耗材消耗。

人工成本降低：作業人員由 3 人縮減為 2 人，且機械化施工減少人工操作時長，降低人力成本。

安全風險降低：HER51N自鉆式管棚材質為40Cr高強度合金，減輕管棚重量，便于操作；工人在作業面停留時間大幅縮短，結合機械化施工，從根源上降低掌子面作業安全隱患。

3.行業推廣與價值延伸

該方案的成功應用，形成了隧道破碎圍巖自鉆式管棚支護的工法指南，在后續的公路、鐵路隧道中得以推廣使用。

高效施工模式保障了鄭萬高鐵這一“八縱八橫”關鍵線路的順利貫通，創造了顯著的社會與經濟價值。
