礦山破碎帶總塌方？看自鉆式錨桿如何破解難題！

摘要：礦山巷道破碎帶塌方是威脅安全生產的核心挑戰。傳統支護工藝在松散、破碎巖體中常因成孔困難、注漿不飽滿而失效。本文深入探討了自鉆式錨桿的工作原理，通過其 “鉆、注、錨” 一體化設計，有效解決破碎圍巖鉆孔坍塌、錨固力不足的痛點。結合具體工程案例分析，闡述了其施工流程與技術優勢，為礦山安全高效支護提供了一種革新性解決方案。

一、礦山巷道破碎帶傳統支護的困境和難點

在礦山巷道、隧道隧洞支護中，常常會遇到破碎地層和節理發育密集的軟弱巖層。如果使用傳統的支護方法采用“先鉆孔、后放錨桿、再注漿”的分步工藝，存在三大技術瓶頸：

1.成孔困難：在一些松散地質地層鉆孔時，容易發生塌孔、卡鉆等問題，從而導致鉆孔無法形成或者錨固深度不足。

2.錨固力損失：即時最終放入錨桿但是孔壁的不規則已經裂隙和巖層節理的發育也會導致注漿漿液無法形成連續的強度高的錨固體，從而導致錨固力下降，無法達到預期的設計值。

3.施工效率低下：在破碎巖層施工中，復雜的鉆孔和孔壁護壁成孔大大增加了施工的時長和難度，并且也會產生許多不安全的因素，增加了施工人員暴漏在不穩定頂板的情況之下，從而導致施工效率大幅度降低。

二、自鉆式錨桿：一體化設計的系統解決方案

1.自鉆式錨固系統是如何工作的

自鉆式錨桿是一種集“鉆進、注漿、錨固”與一體的新型支護系統，它的優勢在于從根本上改變了與破碎巖層的結合方式。

通常情況下，自鉆式錨固系統都有哪些部件組成呢？

合金鉆頭：強度高，位于桿體最前端，用于鉆進巖層。

全螺紋中空桿體：既是鉆桿，也是最終的錨桿。全長螺紋是為了增大與漿液的接觸面積，中空桿體則是作為注漿通道。

連接套：用于接長桿體從而實現深空鉆進和支護。

墊板和螺母：提供錨桿外部的承托力。

具體的施工流程分為如下幾個階段：連接鉆頭至桿體再連接桿體到鉆機，按照設計鉆進至設計深度，通過中空通道直接注漿，安裝墊板和螺母。

2.一體化解決方案分析

1.如何解決難成孔問題：自鉆式錨桿“鉆桿即錨桿”的設計，使得在施工鉆進過程中就是對孔壁的一次保護，鉆桿也始終停留在鉆孔中，為孔壁提供全程的支撐，解決難成孔的問題。

2.確保注漿飽滿：注漿的全過程是漿液從孔底或者桿體的出漿孔反出，漿液在壓力的作用下自孔底向孔口充盈。能將孔壁的縫隙和節理填充完整，從而形成連續、密實的“樹根狀”錨固體，大大的提升了錨固力的強度。

3.提升施工效率：自鉆式錨桿的施工省去了退鉆、再放入錨桿的工序過程，大大的縮短了施工效率。

三、實戰應用：自鉆式錨桿在某金屬礦破碎帶支護案例

【案例】某金屬礦在巷道掘金中遇到大破碎帶，巖體呈現碎屑狀，此前采用的是砂漿錨桿支護但是遇到塌方事故，月進尺不足20米。

技術方案：設計變更為R32mm自鉆式錨桿進行系統支護。

布置：間距 1.0m×1.0m 梅花形布置，長度 4.5m。

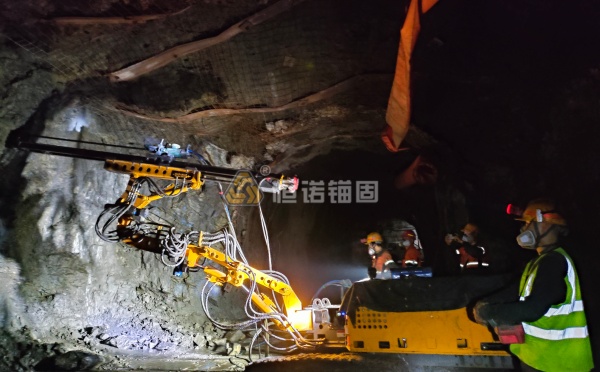

施工：配套鑿巖臺車直接鉆進，采用水灰比 0.4~0.45 的水泥凈漿，注漿壓力 0.5-1.0MPa。

效果：

成孔率：達到 100%，無塌孔現象。

支護強度：后續拉拔試驗顯示，單根錨桿錨固力均值為 180kN，遠超設計值 120kN。

施工效率：支護作業時間減少 60%，月進尺提升至 45 米。

安全效益：該段巷道在整個服務期內頂板穩定，無明顯變形。

四、實施指南以及建議

自鉆式錨桿也并非萬能，如果您的支護工程面臨以下的特點和需求，則可以優先考慮自鉆式錨桿。

-巖體巖層出現軟弱破碎、且傳統鉆孔無法鉆進成孔

-對支護強度和可靠性要求比較高的支護工程

-工期緊張，需要大幅度縮小支護作業時間的

-工人作業環境風險高，需要減少暴露時間的

綜上所述，自鉆式錨桿在巖體巖層出現比較破碎、砂卵層或軟弱圍巖的情況下，同時又對支護工程的可靠性要求高、工期要求、作業風險要求等場景下的經濟效應最為顯著。若貴礦區正面臨破碎圍巖導致的巷道支護難題，采用自鉆式錨桿技術或?qū)⒊蔀橛行?yīng)對的選擇。歡迎與我們聯系，獲取詳細技術方案與產品支持。
