松散破碎巷道長效支護技術，自鉆式錨桿一體化施工方案

在礦山開采過程中，松散破碎巷道的支護一直是礦山巷道支護公認的難點和卡點。由于傳統工藝面對松散破碎地層難以形成有效的支護，反而非常容易陷入反復修、反復壞的困局。針對這一問題和痛點，我們梳理了自鉆式錨桿的技術原理——它把鉆孔、注漿、錨固合為一道工序，真正實現了一體化施工。這項技術能夠有效提高支護結構的長期穩定性，保障礦山施工的安全、壓縮工期等方面具備明顯的優勢。接下來，就讓小諾帶領大家一起來了解一下自鉆式錨桿一體化施工究竟是如何做的吧。

一、松散破碎巷道支護的難點

在礦山、隧道等地下工程里，碰上松散、破碎的巖層或土層，是很常見的事情。這種巖層本身硬度不高且軟得像散沙，基本上很難撐住自己，一旦開挖就很容易出現塌陷、卡鉆、埋鉆等現象。在支護過程中，經常出現孔還沒有打完孔道就被堵死，等于白忙活一場。就算勉強把孔打出來了，后續安裝錨桿（比如砂漿錨桿）的時候，注漿質量也得不到保證，由于巖層比較破碎且節理發育，漿液無法填充至錨桿和孔壁之前的間隙，甚至?xí)樦严吨苯优艿牡教幎际牵瑥亩鵁o(wú)法保證注漿的質量，錨固力也會大打折扣。再加上整個工序又碎又慢，圍巖的支護還沒起作用的這段時間，圍巖甚至一直在慢慢變形，工人作業一直暴露在不穩定的圍巖下面，安全風險很大。

二、自鉆式錨桿一體化技術原理

自鉆式錨桿憑借自己的技術原理優勢，利用它“鉆、注、錨”一體化施工技術，不僅僅是作為支護用的錨桿，更像是一套集鉆進和支護于一體的小型錨固系統。

這套系統主要包括幾個部分：前端配備高強度合金鋼鉆頭，桿體是全長螺紋的中空桿體，中間用連接套接起來，尾部配上墊板和螺母。

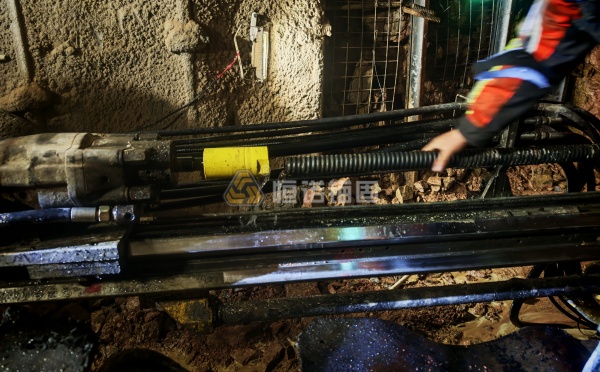

施工的時候，工藝很簡單：直接用中空螺紋桿體當鉆桿，接上鑿巖機就可以往里面打。鉆進時候帶出來的碎渣，一部分被排出來，另一部分反倒被擠進了周?chē)膸r縫里，無意中還起到了臨時支撐的作用。等鉆到了設計的深度，桿體就留在孔內不再拔出，然后直接通過它的中心通道實現壓力注漿作業。漿液會從孔底鉆頭的出漿孔流出，再?gòu)目椎滓稽c(diǎn)一點往回返。這樣順便也可以把孔里殘留的空氣和水?dāng)D干凈，灌出來的漿體也比較扎實。

三、自鉆式錨桿施工六步法

雖然自鉆式錨桿的施工工藝技術很好，但是如果沒有標準和完善的施工流程控制，最終也沒辦法完成有效的支護。具體的施工步驟如下：

第一步：測量定位與準備

首先按照?qǐng)D紙精確找到并標記錨桿的孔位、角度和深度，檢查鑿巖機、注漿泵等設備的狀態，備好錨桿、連接套以及漿液等配件材料。漿液比例一般采用0.4-0.5的純水泥漿液或微膨脹水泥漿，能夠保證漿液的流動性。

第二步：鉆進與接桿

將首根帶鉆頭的錨桿安裝在鑿巖機上，對準孔位后開始鉆進。達到單根桿體長度之后停機，通過連接套來連接第二根錨桿桿體，然后繼續鉆進，直至達到設計深度。但是在鉆進的過程中需要注意保證推力的平穩，避免桿體出現過度的彎曲。接桿的時候要確保螺紋擰緊，防止脫扣。

第三步：孔口密封與注漿

鉆進至設計深度之后，先在孔口裝上止?jié){塞或者快速注漿接頭。然后把注漿管接到錨桿的尾巴上，啟動注漿泵。壓力一般控制在0.5-1Mpa之間。等看到孔口開始往外冒濃漿了，再穩住壓力接著注漿10-15秒。

第四步：安裝墊板與螺母

注漿完成后，趁漿體尚未初凝，立即安裝墊板并擰上螺母。墊板必須緊貼巖面，若巖面不平整，可以使用快硬水泥或楔形墊片找平。

第五步：張拉鎖緊（如需）

如果項目對預應力有要求，那么最終等到漿體強度達到規定值（通常為設計強度的70%以上）后，就需要使用專用扳手或者專業的張拉設備對螺母進行擰緊，施加預應力。這樣做能夠立即給圍巖提供主動支護力，控制變形。

第六步：養護與驗收

施工后的24小時內避免錨桿受到劇烈運動，按照規定時間（一般為28天）對錨桿進行抗拉拔試驗，從而檢驗支護質量是否達標。

從“鉆不進、錨不住”到“邊鉆邊錨、一次成孔”，自鉆式錨桿采用一體化施工的思路，把松散圍巖支護中的那些疑難雜癥統統一個一個的解決了。

綜上所述，自鉆式錨桿施工技術以其“鉆-注-錨一體化”的核心設計，為松散破碎巷道支護難題提供了革新性的解決方案。它不僅僅是一種新材料或者新工藝，更代表了一種從“被動補救”到“主動駕馭”的工程思維轉變。通過將鉆孔、錨固與注漿融合為一個連貫、可靠的連續流程，該技術從根本上克服了塌孔、注漿不實等頑疾，實現了支護的即時性與長效性。從經濟效益看，其帶來的施工效率飛躍、安全風險降低與長期穩定收益，使其生命周期成本優勢顯著。如果您在礦山巷道支護過程中也遇到了破碎松散地層，歡迎您隨時來電咨詢，我們將竭誠為您提供一站式系統解決方案。
